Odessa

En robust och kompakt spotlight för utomhusbruk.

Odessa

Odessa är en robust och kompakt spotlights för utomhusbruk och är del av en produktfamiljen som består av armaturer för bland annat takmontage och på stolpe i kluster. Odessa finns i fyra storlekar, flera spridningsvinklar, RGBW och har ett stort utbud av tillbehör för att kunna styra och begränsa ljuset. Det breda sortimentet gör Odessa till en mångsidig utomhusarmatur och passar till alla projekt.
  • Miljöbedömningar:SundaHus, Byggvarubedömningen
  • IK-klass:8
  • IP-klass:66
  • Färger:

Teknisk information

Utförande

Pulverlackerat armaturhus av pressgjuten aluminium som är korrosionsskyddat. Packning av slitstarkt silikongummi. Rostfritt skruvförband med ZFC beläggning för extra skydd. Skyddsglas av klart härdat glas.

Färg: Vit, Svart, Mörkgrå, Matt Silver, Brons

Teknisk Data

IK-klass: 8

IP-klass: 66

Godkännande: CE

Miljöbedömningar: SundaHus, Byggvarubedömningen

Optik

Armaturens har flera val av spridningsvinklar.

Optik: M, W, VW, EW, VN, N, E

Dimensioner

Diameter: 105, 130, 190 (mm)

Ljusdata & Prestanda

Ljusflöde: 694 - 8038 (lm)

Ljusutbyte: Upp till 115 (lm/W)

Färgtemperatur: 3000, 4000, RGBW30, RGBW40 (K)

Färgåtergivning (Ra): ≥80

Färgtolerans (SDCM): ≤3, ≤7

Spridningsvinkel: 28, 35, 46, 75, 8, 15, 24, 47, 66, 21, 33, 48, 70, 20, 34, 24x49°

Livslängd LED L90: 61000, 100000, 55000, 48000 h

Ljusstyrning

Ljusstyrning: 1-10V, DALI, DMX, DMX/RDM

Anslutning

Monterad utomhuskabel med en IP68 kontakt.

Montering

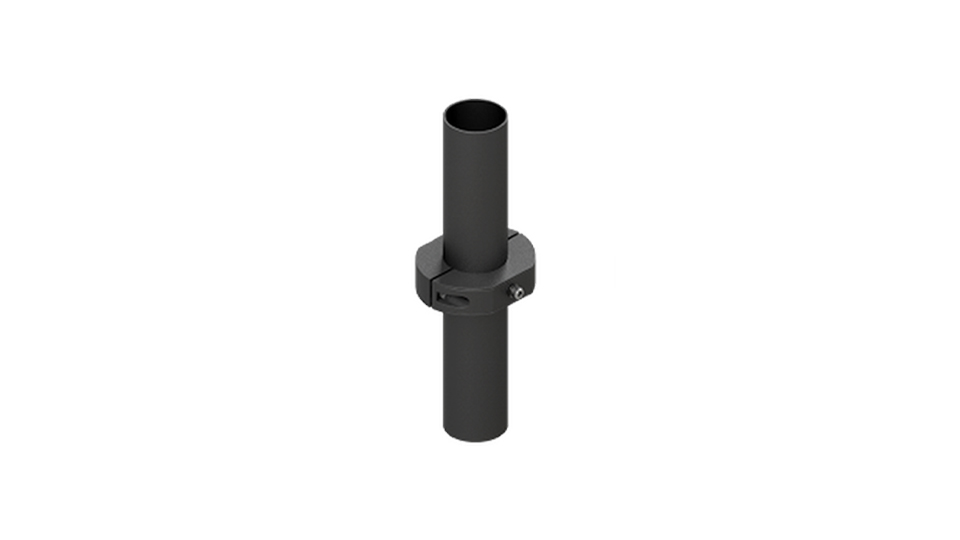

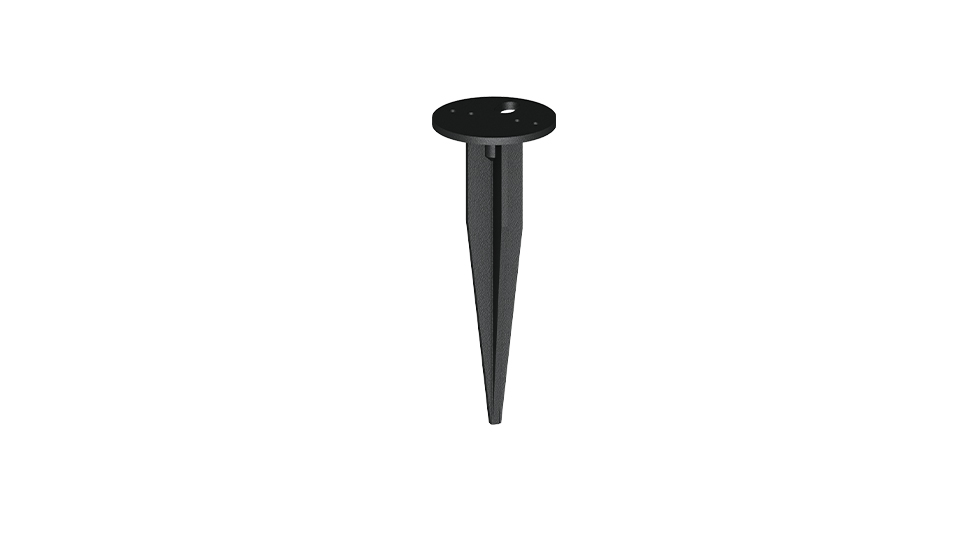

För montage på mark eller vägg. Finns ett flertal tillbehör för både avbländning och montage.

Egenskaper

Egenskaper2 Odessa 960X640

Optik - Odessa har ett enormt stort utbud av spridningsvinklar, från riktigt smalstrålande (N) till väldigt breda (EW).

Egenskaper1 Odessa H 960X640

Färgval - Odessa går att få i fem standardkulörer.

-01 Black (RAL 9011)
-02 Dark grey (RAL 7043)
-03 White (RAL 9003)
-05 Matt silver (RAL 9006)
-06 Bronze (RAL 6014)

Ange slutsiffra efter valt artikelnummer, exempel OD-50131-01

Måttskiss

Mattskiss Odessa 1 960X640

Odessa 1

Mattskiss Odessa 2 960X640

Odessa 2

Mattskiss Odessa 11 960X640

Odessa 11

Mattskiss Odessa 12 960X640

Odessa 12

Ljusfördelning

Odessa 1 VN Ljuskurva 960X540

VN

Odessa 2 N Ljuskurva 960X540

N

Odessa 2 M Ljuskurva 960X540

M

Odessa 2 W Ljuskurva 960X540

W

Odessa 2 VW Ljuskurva 960X540

VW

Odessa 1 EW Ljuskurva 960X540

EW

Odessa 12 E Ljuskurva 960X540

E

Artiklar

Artikelnummer Namn Ø (mm) Effekt (W) Lumen Kelvin Optik Spridningsv. (°) Ljusstyrning
OD-50001-M-8030-ND Odessa 1 3000 K 20W M 105 20 1666 3000 M 28
OD-50001-M-8030-DI Odessa 1 3000 K 20W M 1-10V 105 20 1666 3000 M 28 1-10V
OD-50001-M-8030-DA Odessa 1 3000 K 20W M DALI 105 20 1666 3000 M 28 DALI
OD-50001-W-8030-ND Odessa 1 3000 K 20W W 105 20 1602 3000 W 35
OD-50001-W-8030-DI Odessa 1 3000 K 20W W 1-10V 105 20 1602 3000 W 35 1-10V
OD-50001-W-8030-DA Odessa 1 3000 K 20W W DALI 105 20 1602 3000 W 35 DALI
OD-50001-VW-8030-ND Odessa 1 3000 K 20W VW 105 20 1650 3000 VW 46
OD-50001-VW-8030-DI Odessa 1 3000 K 20W VW 1-10V 105 20 1650 3000 VW 46 1-10V
OD-50001-VW-8030-DA Odessa 1 3000 K 20W VW DALI 105 20 1650 3000 VW 46 DALI
OD-50001-EW-8030-ND Odessa 1 3000 K 20W EW 105 20 1594 3000 EW 75
OD-50001-EW-8030-DI Odessa 1 3000 K 20W EW 1-10V 105 20 1594 3000 EW 75 1-10V
OD-50001-EW-8030-DA Odessa 1 3000 K 20W EW DALI 105 20 1594 3000 EW 75 DALI
OD-50001-M-8040-ND Odessa 1 4000 K 20W M 105 20 1703 4000 M 28
OD-50001-M-8040-DI Odessa 1 4000 K 20W M 1-10V 105 20 1703 4000 M 28 1-10V
OD-50001-M-8040-DA Odessa 1 4000 K 20W M DALI 105 20 1703 4000 M 28 DALI
OD-50001-W-8040-ND Odessa 1 4000 K 20W W 105 20 1643 4000 W 35
OD-50001-W-8040-DI Odessa 1 4000 K 20W W 1-10V 105 20 1643 4000 W 35 1-10V
OD-50001-W-8040-DA Odessa 1 4000 K 20W W DALI 105 20 1643 4000 W 35 DALI
OD-50001-VW-8040-ND Odessa 1 4000 K 20W VW 105 20 1693 4000 VW 46
OD-50001-VW-8040-DI Odessa 1 4000 K 20W VW 1-10V 105 20 1693 4000 VW 46 1-10V
OD-50001-VW-8040-DA Odessa 1 4000 K 20W VW DALI 105 20 1693 4000 VW 46 DALI
OD-50001-EW-8040-ND Odessa 1 4000 K 20W EW 105 20 1635 4000 EW 75
OD-50001-EW-8040-DI Odessa 1 4000 K 20W EW 1-10V 105 20 1635 4000 EW 75 1-10V
OD-50001-EW-8040-DA Odessa 1 4000 K 20W EW DALI 105 20 1635 4000 EW 75 DALI
OD-50002-VN-8030-ND Odessa 1 3000 K 11W VN 105 11 694 3000 VN 8
OD-50002-VN-8030-DI Odessa 1 3000 K 11W VN 1-10V 105 11 694 3000 VN 8 1-10V
OD-50002-VN-8030-DA Odessa 1 3000 K 11W VN DALI 105 11 694 3000 VN 8 DALI
OD-50011-N-8030-ND Odessa 2 3000 K 35W N 130 35 3367 3000 N 15
OD-50011-N-8030-DI Odessa 2 3000 K 35W N 1-10V 130 35 3367 3000 N 15 1-10V
OD-50011-N-8030-DA Odessa 2 3000 K 35W N DALI 130 35 3367 3000 N 15 DALI
OD-50011-M-8030-ND Odessa 2 3000 K 35W M 130 35 3204 3000 M 24
OD-50011-M-8030-DI Odessa 2 3000 K 35W M 1-10V 130 35 3204 3000 M 24 1-10V
OD-50011-M-8030-DA Odessa 2 3000 K 35W M DALI 130 35 3204 3000 M 24 DALI
OD-50011-W-8030-ND Odessa 2 3000 K 35W W 130 35 2962 3000 W 47
OD-50011-W-8030-DI Odessa 2 3000 K 35W W 1-10V 130 35 2962 3000 W 47 1-10V
OD-50011-W-8030-DA Odessa 2 3000 K 35W W DALI 130 35 2962 3000 W 47 DALI
OD-50011-VW-8030-ND Odessa 2 3000 K 35W VW 130 35 3093 3000 VW 66
OD-50011-VW-8030-DI Odessa 2 3000 K 35W VW 1-10V 130 35 3093 3000 VW 66 1-10V
OD-50011-VW-8030-DA Odessa 2 3000 K 35W VW DALI 130 35 3093 3000 VW 66 DALI
OD-50011-N-8040-ND Odessa 2 4000 K 35W N 130 35 3545 4000 N 15
OD-50011-N-8040-DI Odessa 2 4000 K 35W N 1-10V 130 35 3545 4000 N 15 1-10V
OD-50011-N-8040-DA Odessa 2 4000 K 35W N DALI 130 35 3545 4000 N 15 DALI
OD-50011-M-8040-ND Odessa 2 4000 K 35W M 130 35 3373 4000 M 24
OD-50011-M-8040-DI Odessa 2 4000 K 35W M 1-10V 130 35 3373 4000 M 24 1-10V
OD-50011-M-8040-DA Odessa 2 4000 K 35W M DALI 130 35 3373 4000 M 24 DALI
OD-50011-W-8040-ND Odessa 2 4000 K 35W W 130 35 3117 4000 W 47
OD-50011-W-8040-DI Odessa 2 4000 K 35W W 1-10V 130 35 3117 4000 W 47 1-10V
OD-50011-W-8040-DA Odessa 2 4000 K 35W W DALI 130 35 3117 4000 W 47 DALI
OD-50011-VW-8040-ND Odessa 2 4000 K 35W VW 130 35 3255 4000 VW 66
OD-50011-VW-8040-DI Odessa 2 4000 K 35W VW 1-10V 130 35 3255 4000 VW 66 1-10V
OD-50011-VW-8040-DA Odessa 2 4000 K 35W VW DALI 130 35 3255 4000 VW 66 DALI
OD-50012-VN-8030-ND Odessa 2 3000 K 27W VN 130 27 1704 3000 VN 8
OD-50012-VN-8030-DI Odessa 2 3000 K 27W VN 1-10V 130 27 1704 3000 VN 8 1-10V
OD-50012-VN-8030-DA Odessa 2 3000 K 27W VN DALI 130 27 1704 3000 VN 8 DALI
OD-50012-VN-8040-ND Odessa 2 4000 K 27W VN 130 27 2005 4000 VN 8
OD-50012-VN-8040-DI Odessa 2 4000 K 27W VN 1-10V 130 27 2005 4000 VN 8 1-10V
OD-50012-VN-8040-DA Odessa 2 4000 K 27W VN DALI 130 27 2005 4000 VN 8 DALI
OD-50131-N-8030-ND Odessa 11 3000 K 70W N 190 70 7636 3000 N 21
OD-50131-N-8030-DI Odessa 11 3000 K 70W N 1-10V 190 70 7636 3000 N 21 1-10V
OD-50131-N-8030-DA Odessa 11 3000 K 70W N DALI 190 70 7636 3000 N 21 DALI
OD-50131-M-8030-ND Odessa 11 3000 K 70W M 190 70 6909 3000 M 33
OD-50131-M-8030-DI Odessa 11 3000 K 70W M 1-10V 190 70 6909 3000 M 33 1-10V
OD-50131-M-8030-DA Odessa 11 3000 K 70W M DALI 190 70 6909 3000 M 33 DALI
OD-50131-W-8030-ND Odessa 11 3000 K 70W W 190 70 6953 3000 W 48
OD-50131-W-8030-DI Odessa 11 3000 K 70W W 1-10V 190 70 6953 3000 W 48 1-10V
OD-50131-W-8030-DA Odessa 11 3000 K 70W W DALI 190 70 6953 3000 W 48 DALI
OD-50131-VW-8030-ND Odessa 11 3000 K 70W VW 190 70 7524 3000 VW 70
OD-50131-VW-8030-DI Odessa 11 3000 K 70W VW 1-10V 190 70 7524 3000 VW 70 1-10V
OD-50131-VW-8030-DA Odessa 11 3000 K 70W VW DALI 190 70 7524 3000 VW 70 DALI
OD-50131-N-8040-ND Odessa 11 4000 K 70W N 190 70 8038 4000 N 21
OD-50131-N-8040-DI Odessa 11 4000 K 70W N 1-10V 190 70 8038 4000 N 21 1-10V
OD-50131-N-8040-DA Odessa 11 4000 K 70W N DALI 190 70 8038 4000 N 21 DALI
OD-50131-M-8040-ND Odessa 11 4000 K 70W M 190 70 7279 4000 M 33
OD-50131-M-8040-DI Odessa 11 4000 K 70W M 1-10V 190 70 7279 4000 M 33 1-10V
OD-50131-M-8040-DA Odessa 11 4000 K 70W M DALI 190 70 7279 4000 M 33 DALI
OD-50131-W-8040-ND Odessa 11 4000 K 70W W 190 70 7319 4000 W 48
OD-50131-W-8040-DI Odessa 11 4000 K 70W W 1-10V 190 70 7319 4000 W 48 1-10V
OD-50131-W-8040-DA Odessa 11 4000 K 70W W DALI 190 70 7319 4000 W 48 DALI
OD-50131-VW-8040-ND Odessa 11 4000 K 70W VW 190 70 7921 4000 VW 70
OD-50131-VW-8040-DI Odessa 11 4000 K 70W VW 1-10V 190 70 7921 4000 VW 70 1-10V
OD-50131-VW-8040-DA Odessa 11 4000 K 70W VW DALI 190 70 7921 4000 VW 70 DALI
OD-50132-N-8030-ND Odessa 11 3000 K 54W N 190 54 5723 3000 N 21
OD-50132-N-8030-DI Odessa 11 3000 K 54W N 1-10V 190 54 5723 3000 N 21 1-10V
OD-50132-N-8030-DA Odessa 11 3000 K 54W N DALI 190 54 5723 3000 N 21 DALI
OD-50132-M-8030-ND Odessa 11 3000 K 54W M 190 54 5216 3000 M 33
OD-50132-M-8030-DI Odessa 11 3000 K 54W M 1-10V 190 54 5216 3000 M 33 1-10V
OD-50132-M-8030-DA Odessa 11 3000 K 54W M DALI 190 54 5216 3000 M 33 DALI
OD-50132-W-8030-ND Odessa 11 3000 K 54W W 190 54 5187 3000 W 48
OD-50132-W-8030-DI Odessa 11 3000 K 54W W 1-10V 190 54 5187 3000 W 48 1-10V
OD-50132-W-8030-DA Odessa 11 3000 K 54W W DALI 190 54 5187 3000 W 48 DALI
OD-50132-VW-8030-ND Odessa 11 3000 K 54W VW 190 54 5673 3000 VW 70
OD-50132-VW-8030-DI Odessa 11 3000 K 54W VW 1-10V 190 54 5673 3000 VW 70 1-10V
OD-50132-VW-8030-DA Odessa 11 3000 K 54W VW DALI 190 54 5673 3000 VW 70 DALI
OD-50132-N-8040-ND Odessa 11 4000 K 54W N 190 54 6024 4000 N 21
OD-50132-N-8040-DI Odessa 11 4000 K 54W N 1-10V 190 54 6024 4000 N 21 1-10V
OD-50132-N-8040-DA Odessa 11 4000 K 54W N DALI 190 54 6024 4000 N 21 DALI
OD-50132-M-8040-ND Odessa 11 4000 K 54W M 190 54 5491 4000 M 33
OD-50132-M-8040-DI Odessa 11 4000 K 54W M 1-10V 190 54 5491 4000 M 33 1-10V
OD-50132-M-8040-DA Odessa 11 4000 K 54W M DALI 190 54 5491 4000 M 33 DALI
OD-50132-W-8040-ND Odessa 11 4000 K 54 W 190 54 5460 4000 W 48
OD-50132-W-8040-DI Odessa 11 4000 K 54W W 1-10V 190 54 5460 4000 W 48 1-10V
OD-50132-W-8040-DA Odessa 11 4000 K 54W W DALI 190 54 5460 4000 W 48 DALI
OD-50132-VW-8040-ND Odessa 11 4000 K 54W VW 190 54 5972 4000 VW 70
OD-50132-VW-8040-DI Odessa 11 4000 K 54W VW 1-10V 190 54 5972 4000 VW 70 1-10V
OD-50132-VW-8040-DA Odessa 11 4000 K 54W VW DALI 190 54 5972 4000 VW 70 DALI
OD-50141-VN-8030-ND Odessa 12 3000 K 60W VN 190 60 5562 3000 VN 8
OD-50141-VN-8030-DI Odessa 12 3000 K 60W VN 1-10V 190 60 5562 3000 VN 8 1-10V
OD-50141-VN-8030-DA Odessa 12 3000 K 60W VN DALI 190 60 5562 3000 VN 8 DALI
OD-50141-VN-8040-ND Odessa 12 4000 K 60W VN 190 60 5854 3000 VN 8
OD-50141-VN-8040-DI Odessa 12 4000 K 60W VN 1-10V 190 60 5854 3000 VN 8 1-10V
OD-50141-VN-8040-DA Odessa 12 4000 K 60W VN DALI 190 60 5854 3000 VN 8 DALI
OD-50142-N-30-DMX Odessa 12 RGBW30 33W N DMX 190 33 1422 RGBW30 N 20 DMX
OD-50142-N-30-DMXRDM Odessa 12 RGBW30 33W N DMXRDM 190 33 1422 RGBW30 N 20 DMX/RDM
OD-50142-M-30-DMX Odessa 12 RGBW30 33W M DMX 190 33 1192 RGBW30 M 34 DMX
OD-50142-M-30-DMXRDM Odessa 12 RGBW30 33W M DMXRDM 190 33 1192 RGBW30 M 34 DMX/RDM
OD-50142-E-30-DMX Odessa 12 RGBW30 33W E DMX 190 33 1206 RGBW30 E 24x49 DMX
OD-50142-E-30-DMXRDM Odessa 12 RGBW30 33W E DMXRDM 190 33 1206 RGBW30 E 24x49 DMX/RDM
OD-50142-N-40-DMX Odessa 12 RGBW40 33W N DMX 190 33 1422 RGBW40 N 20 DMX
OD-50142-N-40-DMXRDM Odessa 12 RGBW40 33W N DMXRDM 190 33 1422 RGBW40 N 20 DMX/RDM
OD-50142-M-40-DMX Odessa 12 RGBW40 33W M DMX 190 33 1192 RGBW40 M 34 DMX
OD-50142-M-40-DMXRDM Odessa 12 RGBW40 33W M DMXRDM 190 33 1192 RGBW40 M 34 DMX/RDM
OD-50142-E-40-DMX Odessa 12 RGBW40 33W E DMX 190 33 1206 RGBW40 E 24x49 DMX
OD-50142-E-40-DMXRDM Odessa 12 RGBW40 33W E DMXRDM 190 33 1206 RGBW40 E 24x49 DMX/RDM
OD-50143-VN-8030-ND Odessa 12 3000 K 45W VN 190 45 4377 3000 VN 8
OD-50143-VN-8030-DI Odessa 12 3000 K 45W VN 1-10V 190 45 4377 3000 VN 8 1-10V
OD-50143-VN-8030-DA Odessa 12 3000 K 45W VN DALI 190 45 4377 3000 VN 8 DALI
OD-50143-VN-8040-ND Odessa 12 4000 K 45W VN 190 45 4607 4000 VN 8
OD-50143-VN-840-DI Odessa 12 4000 K 45W VN 1-10V 190 45 4607 4000 VN 8 1-10V
OD-50143-VN-8040-DA Odessa 12 4000 K 45W VN DALI 190 45 4607 4000 VN 8 DALI
OD-50144-N-30-DMX Odessa 12 RGBW30 45W N DMX 190 45 1669 RGBW30 N 20 DMX
OD-50144-N-30-DMXRDM Odessa 12 RGBW30 45W N DMXRDM 190 45 1669 RGBW30 N 20 DMX/RDM
OD-50144-M-30-DMX Odessa 12 RGBW30 45W M DMX 190 45 1429 RGBW30 M 34 DMX
OD-50144-M-30-DMXRDM Odessa 12 RGBW30 45W M DMXRDM 190 45 1429 RGBW30 M 34 DMX/RDM
OD-50144-E-30-DMX Odessa 12 RGBW30 45W E DMX 190 45 1370 RGBW30 E 24x49 DMX
OD-50144-E-30-DMXRDM Odessa 12 RGBW30 45W E DMXRDM 190 45 1370 RGBW30 E 24x49 DMX/RDM
OD-50144-N-40-DMX Odessa 12 RGBW40 45W N DMX 190 45 1669 RGBW40 N 20 DMX
OD-50144-N-40-DMXRDM Odessa 12 RGBW40 45W N DMXRDM 190 45 1669 RGBW40 N 20 DMX/RDM
OD-50144-M-40-DMX Odessa 12 RGBW40 45W M DMX 190 45 1429 RGBW40 M 34 DMX
OD-50144-M-40-DMXRDM Odessa 12 RGBW40 45W M DMXRDM 190 45 1429 RGBW40 M 34 DMX/RDM
OD-50144-E-40-DMX Odessa 12 RGBW40 45W E DMX 190 45 1370 RGBW40 E 24x49 DMX
OD-50144-E-40-DMXRDM Odessa 12 RGBW40 45W E DMXRDM 190 45 1370 RGBW40 E 24x49 DMX/RDM
Visa alla Visa färre

Tillbehör

A54121

Honeycomb louvre A54121

Ett bikakeraster som huvudsakligen används för att ge ett extra skydd mot bländning med minimal förlust av ljuseffekt. Passar till Odessa 1.

A80121

Honeycomb louvre A80121

Ett bikakeraster som huvudsakligen används för att ge ett extra skydd mot bländning med minimal förlust av ljuseffekt. Passar till Odessa 11 & 12.

A54631

Anti glare louvre A54631

Används huvudsakligen för att minska effekterna av bländning med minimal förlust av ljuseffekt. Passar till Odessa 12.

A54531

Anti glare louvre A54531

Används huvudsakligen för att minska effekterna av bländning med minimal förlust av ljuseffekt. Passar till Odessa11.

A80231

Anti glare louvre A80231

Används huvudsakligen för att minska effekterna av bländning med minimal förlust av ljuseffekt. Passar till Odessa 2.

A54431

Anti glare visor A54431

Används huvudsakligen för att skärma av ljuset och minska bländning i specifika riktningar. Passar till Odessa 12.

A54331

Anti glare visor A54331

Används huvudsakligen för att skärma av ljuset och minska bländning i specifika riktningar. Passar till Odessa 11.

A80131

Anti glare visor A80131

Används huvudsakligen för att skärma av ljuset och minska bländning i specifika riktningar. Passar till Odessa 2.

A80331

Anti glare visor A80331

Används huvudsakligen för att skärma av ljuset och minska bländning i specifika riktningar. Passar till Odessa 1.

A51814

Linear spread lens A51814

Används huvudsakligen vid belysning av fasader och minskar direkt bländning. Passar till Odessa 11 & 12.

A80114

Linear spread lens A80114

Används huvudsakligen vid belysning av fasader och minskar direkt bländning. Passar till Odessa 2.

A80214

Linear spread lens A80214

Används huvudsakligen vid belysning av fasader och minskar direkt bländning. Passar till Odessa 1.

A50441

Ground spike A50441

Spett för enkelt markmontage av spotlight. Passar till Odessa 1 & 2.

A22581

Pole clamp A22581

En klämma för stolpmontage av spotlight. Passar till Odessa 1 & 2

Produktfamilj

FAMILJ EXTERIÖR

Vi är stolta återförsäljare av Ligman, en belysningsproducent med fokus på högkvalitativa utomhusarmaturer. Ligman erbjuder ett brett sortiment med hög ljusprestanda. En av deras främsta styrkor är det omfattande utbudet av spridningsvinklar inom varje produkt, vilket möjliggör skräddarsydda belysningslösningar.

Läs mer
Belysningsguide Exterior 1920X1080

Liknande produkter

Odessa Cluster Column
(flera storlekar)

Nerladdningar

Produktblad

Dokument

Monteringsanvisning Odessa 1 & 2 Monteringsanvisning Odessa 11 & 12 Monteringsanvisning Odessa RGBW

Ljusdata

Ljusfiler

Referenser

Big Blue

Katrineholm
Utomhus
