Gino
En liten och nätt fasadarmatur.
Gino
Gino är en stilren och minimalistisk armatur, perfekt för att belysa fasader och entréer. Den finns i två storlekar och kan väljas med både upp- och nedljus eller enbart nedljus. Tack vare olika spridningsvinklar och fem noggrant utvalda ytskikt hittar du alltid en variant som passar just ditt projekt.- Livslängd LED:L80 100000, 90000 h
- Miljöbedömningar:SundaHus, Byggvarubedömningen
- IK-klass:7
- IP-klass:65
- Färger:
Teknisk information
Utförande
Pulverlackerat armaturhus och ram av pressgjuten aluminium som är korrosionsskyddat. Packning av slitstarkt silikongummi. Rostfritt skruvförband med ZFC beläggning för extra skydd. Skyddsglas av härdat glas.
Färg: Vit, Svart, Mörkgrå, Matt Silver, Brons
Teknisk Data
IK-klass: 7
IP-klass: 65
Godkännande: CE
Miljöbedömningar: SundaHus, Byggvarubedömningen
Optik
Armaturen finns i flera olika spirdningvinlar och ljusfördelningar. Optik på upp och nerljuset går att mixa efter önskemål.
Optik: G, M, W, T1, T2, T3, T4, EW
Dimensioner
Armaturen finns i två storlekar.
Längd: 91, 206 (mm)
Höjd: 81 (mm)
Ljusdata & Prestanda
Ljusflöde: 3 - 2418 (lm)
Ljusutbyte: Upp till 126 (lm/W)
Färgtemperatur: 3000, 4000 (K)
Färgåtergivning (Ra): ≥80
Färgtolerans (SDCM): ≤3
Spridningsvinkel: Upp 60, Ner 91, Upp 60, Ner 60, Upp 3, Ner 60, Upp 3, Ner 3, 91, 60, 3, Upp 94, Ner 94, 94, 30, 56, 88x107, 143x61, 129x44, 126x83, 93x64, 90x114, 148x70, 136x52, 135x89, 104x67°
Livslängd LED L90: 50000 h
Livslängd LED L80: 100000, 90000 h
Ljusstyrning
Ljusstyrning: 1-10V, DALI
Anslutning
Armaturen är försedd med anslutningsplint för 3G1,5 mm², kabeldiameter max 10 mm. Armaturen ha enkel kabelingång.
Montering
För montage på vägg. Finns tillbehör för montage med utanpåliggande kabel. Mer information finns i monteringsanvisningen.
Egenskaper
Gino är en liten och minimalistisk armatur med ett brett sortiment.
Armaturen finns i flera ljusfördelningar och optik.
Optiken på upp- och nerljuset går att mixa efter behov.
Färgval - Gino går att få i fem standardkulörer.
-01 Black (RAL 9011)
-02 Dark grey (RAL 7043)
-03 White (RAL 9003)
-05 Matt silver (RAL 9006)
-06 Bronze (RAL 6014)
Ange slutsiffra efter valt artikelnummer, exempel GI-31641-M-ND-01
Måttskiss
Gino 1 & 2
Gino 3 & 4
Ljusfördelning
G (klart glas)
G (Frostat glas)
M-M
W-W
EW-EW
T1-T1
T2-T2
T3-T3
T4-T4
M
W
EW
T1
T2
T3
T4
Artiklar
Tillbehör

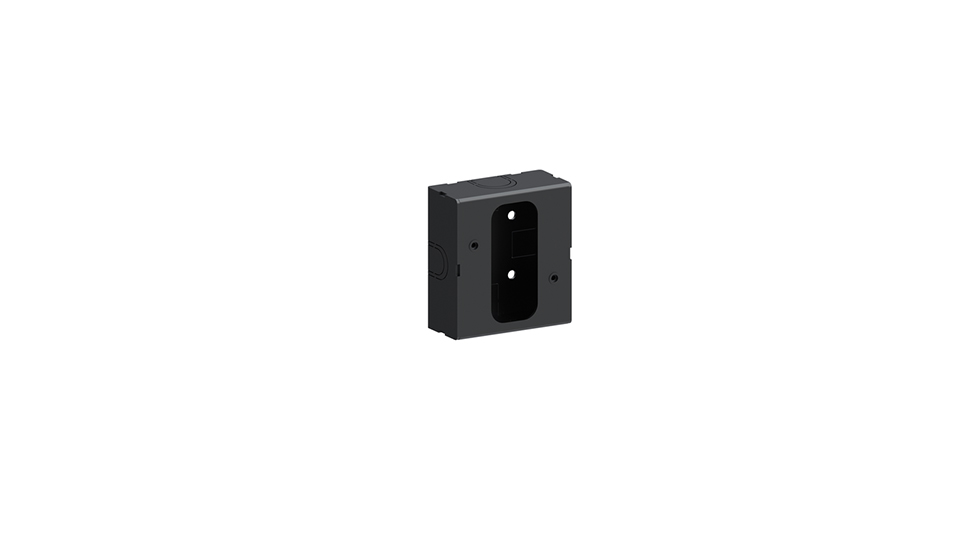

SCE-GINO-1
Box för utanpåliggande kabel (Gino 1)
Box för utanpåliggande kabel, 40 eller 20 mm djup. Ska anges vid beställning. Passar till alla Gino 1.
SCE-GINO-2
Box för utanpåliggande kabel (Gino 2)
Box för utanpåliggande kabel, 40 eller 20 mm djup. Ska anges vid beställning. Passar till alla Gino 2.

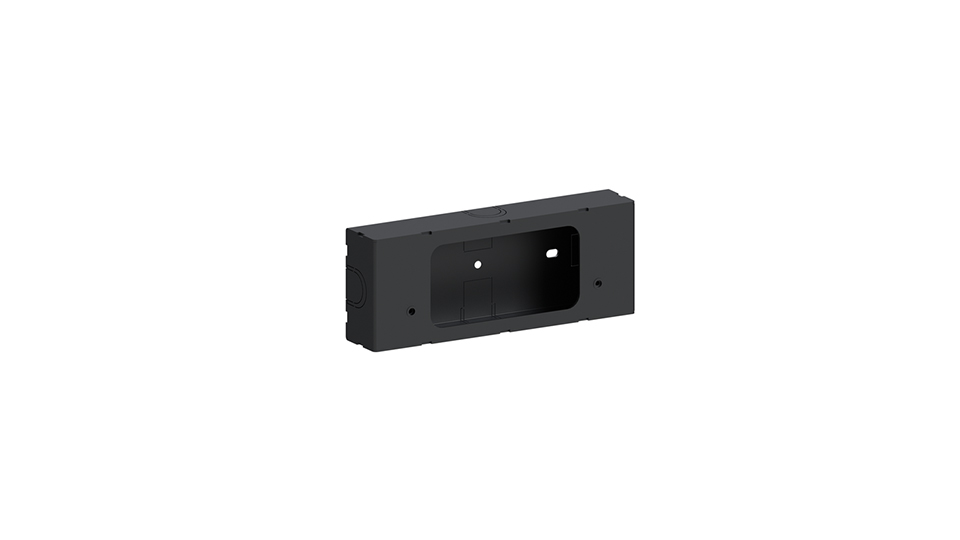

SCE-GINO-3
Box för utanpåliggande kabel (Gino 3)
Box för utanpåliggande kabel, 40 eller 20 mm djup. Ska anges vid beställning. Passar till alla Gino 3.
